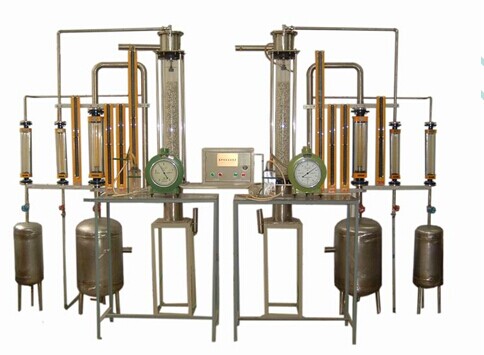

JG-XS 型 填料吸收實驗裝置

一、功能：
1 、   熟悉 填料吸收塔 的基本結構、工藝流程及操作方法。
2 、   觀察填料吸收塔液泛等流體力學行為。
3 、   測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
4 、   測定總傳質系數 Kya ，并了解其影響因素。

二、主要配置：
蓄水箱、水泵、風機、混合穩壓罐、吸收塔、轉子流量計、濕式氣體流量計、 U 型壓差計、壓力儀表、溫度儀表、實驗臺架及控制屏等。
三、技術參數：
1 、蓄水箱：容積約 30L ，優質 PVC 或不銹鋼材質精制而成。
2 、水泵：不銹鋼微型增壓泵，功率： 90W 。
3 、風機：采用低噪音中壓風機，轉速： 2800 r/min ，風量： 450 m3/h ，風壓： 120mmH2O ，效率： 66 ％，功率： 250w ，工作電壓： 220V ，風量可調范圍： 0 － 600 m3/h 。。
4 、混合穩壓罐：不銹鋼制作，對空氣和二氧化碳氣體或其他實驗氣體充分混合、穩壓后輸出。
5 、吸收塔：采用填料吸收塔，尺寸：φ 100 × 800mm ，塔體為透明有機玻璃，便于學生觀察相關實驗現象。填料：φ 10 × 10 × 1mm 瓷拉西環，吸收介質：二氧化碳氣體，吸收劑：水。
6 、流量計：氣體轉子流量計兩個，大流量液體轉子流量計一個，濕式氣體流量計一個。
7 、壓差計： U 型壓差計，觀察填料洗吸收塔的上下塔壓降變化。
8 、壓力儀表：測量范圍 0-2.5MPa ，精度 0.5 級；溫度儀表：測量范圍 -50 – 150 ℃，精度 0.5 級。
9 、實驗臺架為 304 精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單 , 操作方便。
10 、外形尺寸： 1700 × 550 × 1700mm 。
